IEC 61537是國際電工委員會制定的一項重要標準，國標GB/T 21762就是等同采用了該標準。IEC 61537標準聚焦于橋架相關技術領域，全面細致地對橋架的各項技術指標提出了嚴格要求與規范準則。其核心目標在于保障橋架在整個電氣系統運行過程中的安全性與穩定性，通過對各個技術細節的把控，有效降低因橋架故障而引發的安全風險，確保電氣設施的可靠運行。

    在橋架進行CE認證時，IEC 61537是關鍵的依據標準。遵循此標準進行生產與認證，有助于橋架產品順利進入歐洲市場并獲得廣泛認可，從而在國際市場競爭中占據有利地位，推動橋架行業在標準化、國際化道路上穩健前行。

      企業在采購橋架時，會考慮很多性能方面的問題，其中橋架的承重?cái)?shù)據也是企業采購方比較關注的。那么橋架的承重?cái)?shù)據是如何得出的？這個承重測試具體如何完成？IEC 61537又是如何規定的？

      我們口頭交流常說的“橋架的承重”，在IEC 61537標準中屬于第10章節中“mechanical properties”的內容，即機械性能。

在正式介紹橋架承重測試之前我們先來明確下一些基本概念。

概念1 ：安全工作載荷SWL

      “承重”，在IEC 61537這個標準中的專業表述叫SWL（safe working load），即安全工作載荷。這個載荷是指在橋架正常使用中可安全施加的最大載荷。

概念2 ：均布載荷UDL

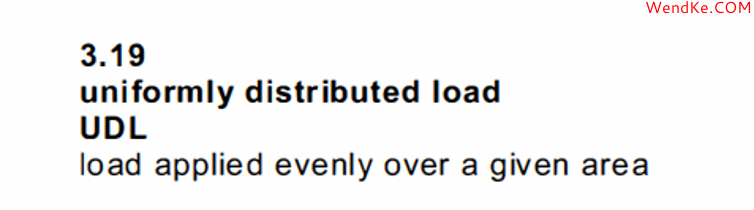

      在IEC這個標準的要求中，我們做承重試驗時，應該做到均布載荷，即均勻地放置載荷。

了解了這兩個比較重要的概念之后，我們還需要明確一些前提。

      第一，IEC 61537 這個標準并沒有給我們具體的橋架的承重?cái)?shù)據。

      它的本質是，規定了一個規范的承重測試試驗的方法，并給出判定要求：形變量縱向偏差小于跨距的1/100，橫向偏差小于寬度的1/20。當橋架形變程度達到這個范圍的極限時上面放了多少載荷，這個載荷就是SWL安全工作載荷。同樣，這個試驗辦法也可以反過來驗證。

      第二，SWL測試分為為一般程序和特殊情況程序，兩者的差異在于——

      1、一般程序：需要做低溫試驗和高溫試驗；

      2、特殊情況程序：如果橋架的材質，其機械特性不大于由于溫度的改變（在一定范圍內）而引發的最大最小特性平均值的±5%，那么SWL測試可以在任一溫度下進行。（比如材質鋼就滿足這個要求，因此可以在任意溫度下進行試驗）。

了解了這么多知識之后，我們現在正式進入試驗階段！

      事實上，SWL測試分為單跨距測試和多跨距測試，但為了相對方便地說明，以下的試驗步驟的講解以單跨距為例。多跨距試驗在本質上和單跨距沒有區別，聰明的你在學習了單跨距后打開標準原文，一定也能搞明白吧~

①樣品放置

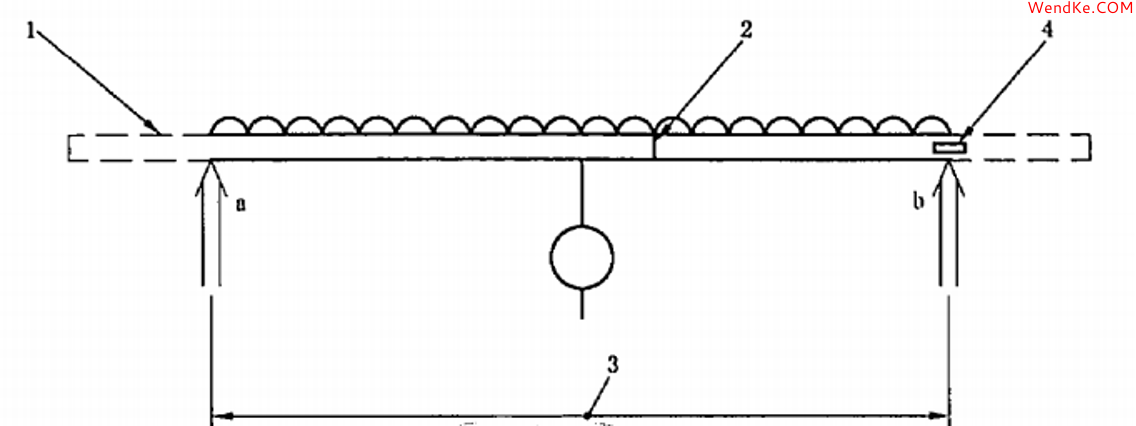

1——懸臂長；2——接頭；3——跨距L；4——局部薄弱點；a/b——支撐位置；

注：

1．最大懸臂長為500mm；

2．a(chǎn)/b為同一個水平面上的剛性支撐，寬度為45mm±5mm。

②預加載和調基準

      對試驗樣品先預先施加安全工作載荷的10%，在5min±30s后撤除載荷。此時，測量儀表調整至0。

③加載載荷

      在橫方向和縱方向上連續增加載荷至安全工作載荷。

      注：

      1．每次施加的增量不超過安全工作載荷SWL的1/4。

      2．施加載荷需要滿足載荷均勻分布（UDL）。

提問！如何進行均布載荷？

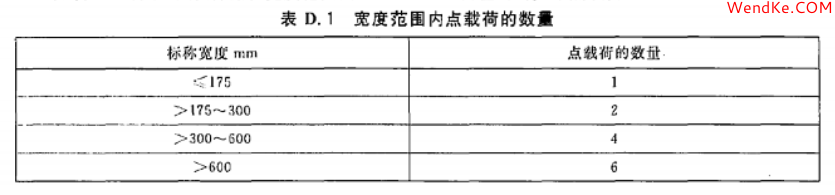

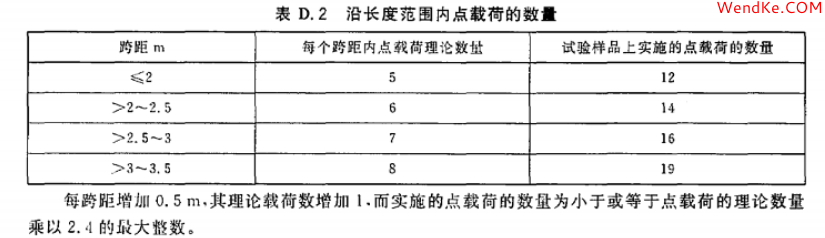

      均布載荷需要用到一個小道具的幫助——加載塊。我們需要在橋架在寬度方向和長度方向上根據標準均勻放置加載塊，可以依據以下2個表格，分別從寬度方向上和長度方向上根據試驗樣品的寬度和橋架的跨距進行放置。

④測量形變值

      我們需要測量2個重要的形變值——

      1、縱向偏差（也叫跨距中部偏差值）：靠近側邊兩個測量點偏差值的算術平均值；

      2、橫向偏差：第三個讀數（跨距中部電纜托盤底部的中心）減去跨距中部偏差值。

⑤讀數

      試驗樣品保持原狀，每5min±30s測量一次偏差，直到兩組連續讀數之間的差小于兩組連續讀數中第一組讀數的2%為止。在這一點的第一組測量讀數就是安全工作載荷下測量的偏差值。
