光纖槽道技術性能說明（WendKe網科牌）
一、總體說明
網科牌光纖槽道（尾纖槽）由直通槽道、各種接頭、彎頭、三通、出纖口、波紋管、支撐件等組成。
光纖槽道應采用封閉式或半封閉式槽道，重量輕，具有較高的沖擊韌性和良好的機械性能，保護光纖不受損傷；其材質阻燃ABS為主材的工程塑料，表面光滑，使光纖自然平鋪，走線規則有序；抗老化性能好，設計壽命不低于20年，三通、四通接頭，及各種彎頭，滿足各種走線需求，靈活配置；
網科牌槽道出口位置靈活，能滿足各種地方出纖的需要，出纖口波紋管保護光纖;安裝方式靈活，可以吊頂安裝，亦可以依托走線架安裝，或者安裝于機柜頂部;采用全圓弧設計，
出纖口及各種三通、四通的轉角過渡圓角R>40mm，確保光纖彎曲曲率半徑R>40mm;
網科牌光纖槽道符合低煙無鹵的要求，由阻燃塑料加工而成，表面噴塑處理，槽道所有塑料件的燃燒性能:燃燒性能等級達到GB/T2048 1996-FV-0級:
光纜槽道具體技術指標如下:
（1）工作溫度:一5C~+45C;
（2）相對濕度:不大于85%(+40C);
（3）大氣壓力:70kPa-106kPa;
（4）1.5米光纖槽道承重35Kg，垂直變形小于10mm;
（5）過渡圓角曲率半徑>38mm;
（6）網科牌光纖槽道色澤均勻，表面平整、光滑、潔凈、無飛邊、暗泡、收縮、凹陷或機械損傷等缺陷;
（7）網科牌光纖槽道在恒定溫?zé)嵩囼炃?、后，其?nèi)外表面之間能承受交流4200V(方根值)工頻正弦波電壓持續1min的介電性能試驗。試驗后絕緣電阻不小于20M9;
（8）網科牌光纖槽道能承受低溫試驗。試驗后，試樣不產生裂痕或脆斷;
（9）網科牌光纖槽道能承受規定條件下的老化、沖擊試驗。試驗后，試樣不產生裂紋或脆斷;
（10）網科牌塑料件燃燒性能：注塑件、擠出件制品燃燒性能符合等級GB/T2048-1996中FV-0級，波紋軟管制品燃燒性能符合等級:GB/T2048-1996中FV-2級。
二、結構及構配件：
1、 槽道規格：W=120mm H100mm 總長2000mm含配套尺寸配件；
2、 以下所有配件均包含連接螺絲；
3、 以下所有網科牌光纖槽道、彎通、出纖口等均有蓋板，如需配備，訂貨時注明。

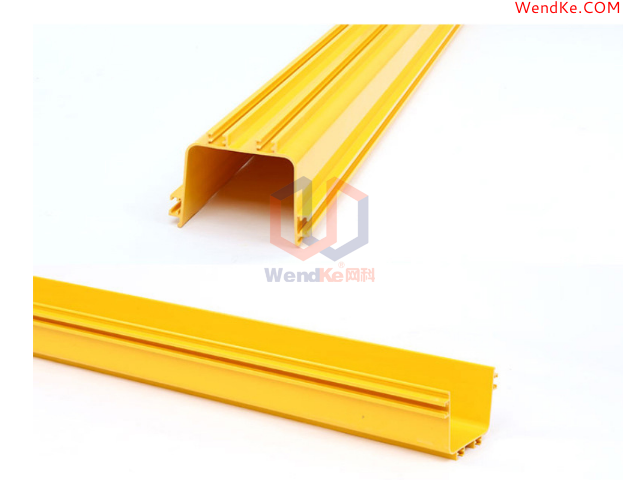

尾纖槽道

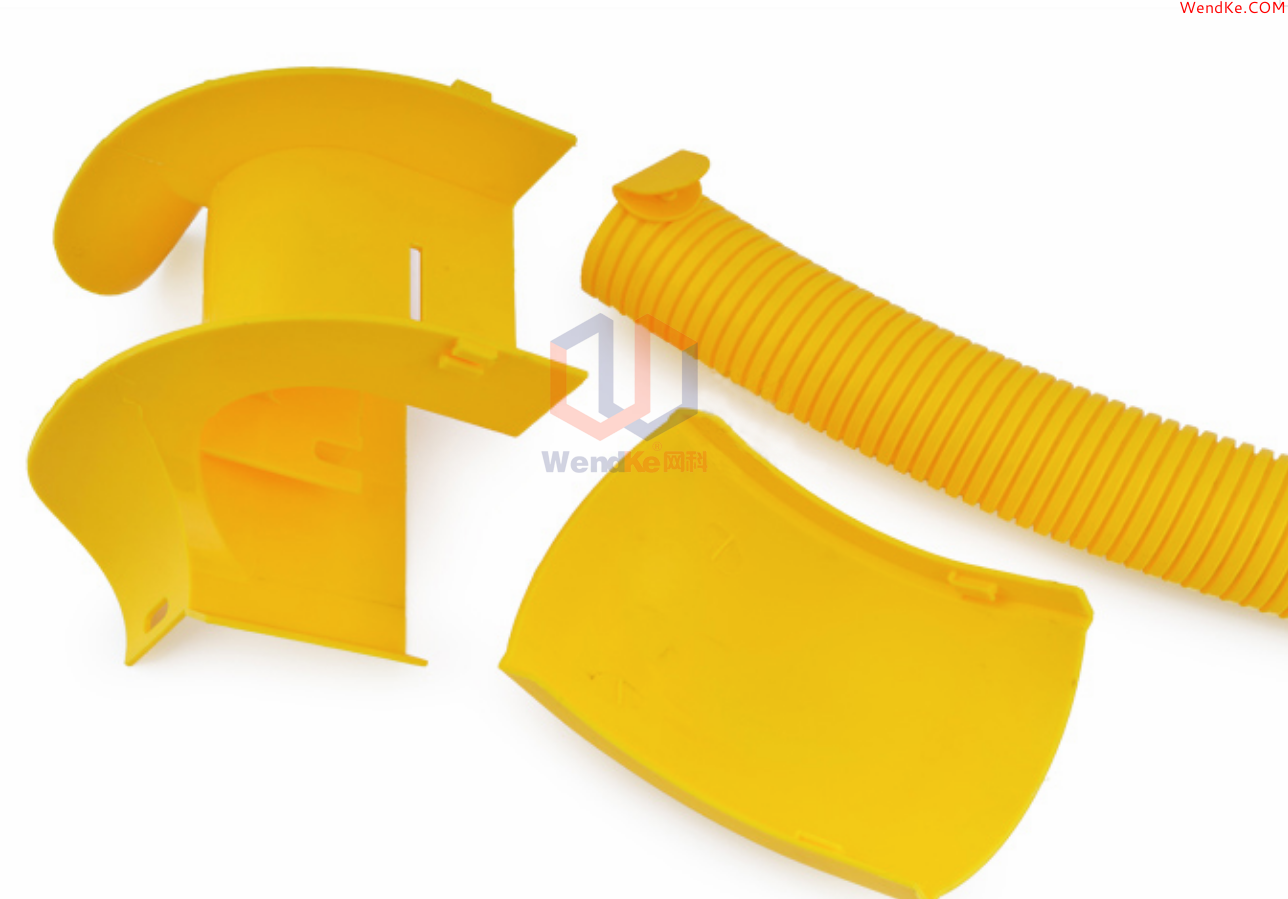

出纖口

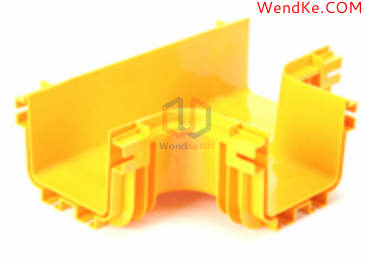

水平三通

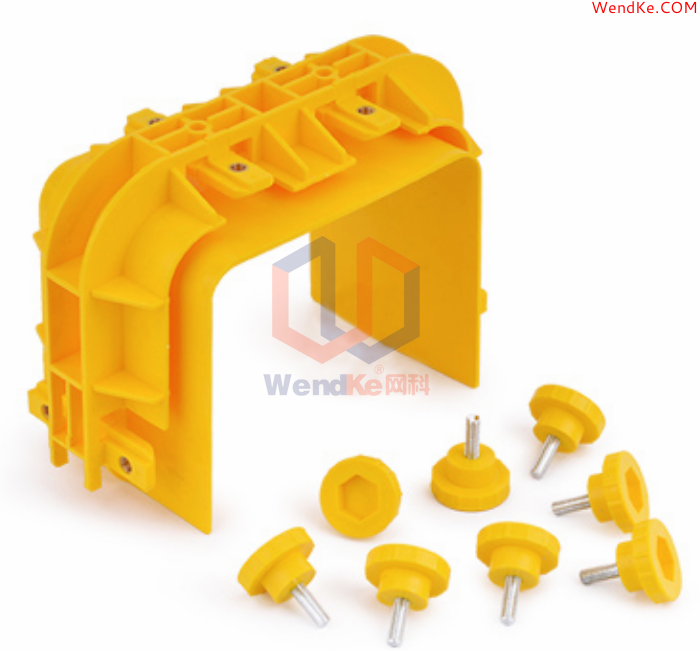

水平彎通 連接件
吊掛支撐 槽道堵頭
